Vue虚拟dom

发表于 | 分类于 ， | |

虚拟DOM是什么？

本质就是一个JS对象描述DOM节点，可以理解为将dom节点抽象成一个对象。

有什么用？

提供与真实DOM节点所对应的虚拟节点vnode
将虚拟节点vnode和旧虚拟节点oldVnode进行对比，然后更新视图

Virtual DOM优势

  • 具备跨平台的优势
    由于 Virtual DOM 是以 JavaScript 对象为基础而不依赖真实平台环境，所以使它具有了跨平台的能力，比如说浏览器平台、Weex、Node 等。

  • 操作 DOM 慢，js运行效率高。我们可以将DOM对比操作放在JS层，提高效率。
    因为DOM操作的执行速度远不如Javascript的运算速度快，因此，把大量的DOM操作搬运到Javascript中，运用patching算法来计算出真正需要更新的节点，最大限度地减少DOM操作，从而显著提高性能。

  • 提升渲染性能
    Virtual DOM的优势不在于单次的操作，而是在大量、频繁的数据更新下，能够对视图进行合理、高效的更新。

为了实现高效的DOM操作，一套高效的虚拟DOM diff算法显得很有必要。我们通过patch 的核心—-diff 算法，找出本次DOM需要更新的节点来更新，其他的不更新。比如修改某个model 100次，从1加到100，那么有了Virtual DOM的缓存之后，只会把最后一次修改patch到view上。那diff 算法的实现过程是怎样的？

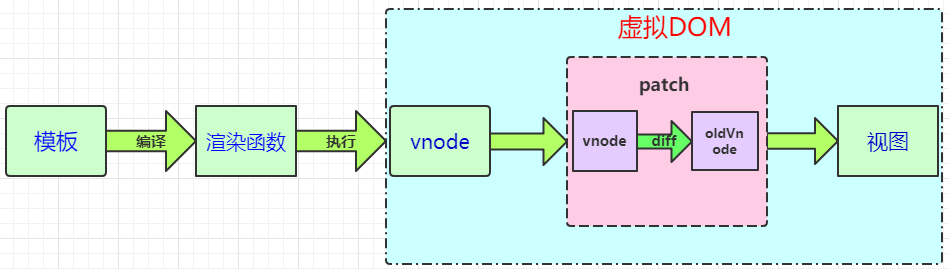

渲染过程

渲染过程

调用链关系：数据更新、渲染组件等—>调用render()生成vnode—>交给update()函数更新,_update()函数有__patch()方法，在里面进行虚拟Dom diff等更新实际dom。

  1. 渲染函数：渲染函数是用来生成Virtual DOM的。Vue推荐使用模板来构建我们的应用界面，在底层实现中Vue会将模板编译成渲染函数，当然我们也可以不写模板，直接写渲染函数，以获得更好的控制。
  2. VNode 虚拟节点：它可以代表一个真实的 dom 节点。通过 createElement 方法能将 VNode 渲染成 dom 节点。简单地说，vnode可以理解成节点描述对象，它描述了应该怎样去创建真实的DOM节点。
  3. patch(也叫做patching算法)：虚拟DOM最核心的部分，它可以将vnode渲染成真实的DOM，这个过程是对比新旧虚拟节点之间有哪些不同，然后根据对比结果找出需要更新的的节点进行更新。这点我们从单词含义就可以看出， patch本身就有补丁、修补的意思，其实际作用是在现有DOM上进行修改来实现更新视图的目的。Vue的Virtual DOM Patching算法是基于Snabbdom的实现，并在些基础上作了很多的调整和改进。

diff算法

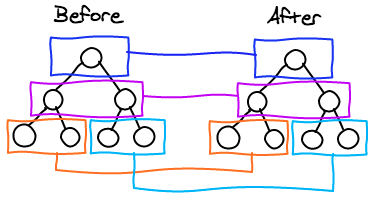

diff

Vue的diff算法是基于snabbdom改造过来的，仅在同级的vnode间做diff，递归地进行同级vnode的diff，最终实现整个DOM树的更新。因为跨层级的操作是非常少的，忽略不计，这样时间复杂度就从O(n3)变成O(n)。

diff 算法包括几个步骤：

  • 用 JavaScript 对象结构表示 DOM 树的结构；然后用这个树构建一个真正的 DOM 树，插到文档当中
  • 当状态变更的时候，重新构造一棵新的对象树。然后用新的树和旧的树进行比较，记录两棵树差异
  • 把所记录的差异应用到所构建的真正的DOM树上，视图就更新了

patch

判断两节点是否值得比较，值得比较则执行patchVnode
不值得比较则用Vnode替换oldVnode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
function patch (oldVnode, vnode, hydrating, removeOnly) {
    if (isUndef(vnode)) {
        if (isDef(oldVnode)) { invokeDestroyHook(oldVnode); }
        return
    }

    var isInitialPatch = false;
    var insertedVnodeQueue = [];

    if (isUndef(oldVnode)) {
        // empty mount (likely as component), create new root element
        isInitialPatch = true;
        createElm(vnode, insertedVnodeQueue);
    } else {
        var isRealElement = isDef(oldVnode.nodeType);
        if (!isRealElement && sameVnode(oldVnode, vnode)) {
            // patch existing root node
            patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly);
        } else {
            if (isRealElement) {
                // mounting to a real element
                // check if this is server-rendered content and if we can perform
                // a successful hydration.
                if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
                    oldVnode.removeAttribute(SSR_ATTR);
                    hydrating = true;
                }
                if (isTrue(hydrating)) {
                    if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
                        invokeInsertHook(vnode, insertedVnodeQueue, true);
                        return oldVnode
                    } else {
                        warn(
                        'The client-side rendered virtual DOM tree is not matching ' +
                        'server-rendered content. This is likely caused by incorrect ' +
                        'HTML markup, for example nesting block-level elements inside ' +
                        '<p>, or missing <tbody>. Bailing hydration and performing ' +
                        'full client-side render.'
                        );
                    }
                }
                // either not server-rendered, or hydration failed.
                // create an empty node and replace it
                oldVnode = emptyNodeAt(oldVnode);
            }

            // replacing existing element
            var oldElm = oldVnode.elm;
            var parentElm = nodeOps.parentNode(oldElm);

            // create new node
            createElm(
                vnode,
                insertedVnodeQueue,
                // extremely rare edge case: do not insert if old element is in a
                // leaving transition. Only happens when combining transition +
                // keep-alive + HOCs. (#4590)
                oldElm._leaveCb ? null : parentElm,
                nodeOps.nextSibling(oldElm)
            );

            // update parent placeholder node element, recursively
            if (isDef(vnode.parent)) {
                var ancestor = vnode.parent;
                var patchable = isPatchable(vnode);
                while (ancestor) {
                    for (var i = 0; i < cbs.destroy.length; ++i) {
                        cbs.destroy[i](ancestor);
                    }
                    ancestor.elm = vnode.elm;
                    if (patchable) {
                        for (var i$1 = 0; i$1 < cbs.create.length; ++i$1) {
                        cbs.create[i$1](emptyNode, ancestor);
                        }
                        // #6513
                        // invoke insert hooks that may have been merged by create hooks.
                        // e.g. for directives that uses the "inserted" hook.
                        var insert = ancestor.data.hook.insert;
                        if (insert.merged) {
                            // start at index 1 to avoid re-invoking component mounted hook
                            for (var i$2 = 1; i$2 < insert.fns.length; i$2++) {
                                insert.fns[i$2]();
                            }
                        }
                    } else {
                        registerRef(ancestor);
                    }
                    ancestor = ancestor.parent;
                }
            }

            // destroy old node
            if (isDef(parentElm)) {
                removeVnodes([oldVnode], 0, 0);
            } else if (isDef(oldVnode.tag)) {
                invokeDestroyHook(oldVnode);
            }
        }
    }

    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch);
    return vnode.elm
}

//sameVnode(oldVnode, vnode)2个节点的基本属性相同，那么就进入了2个节点的diff过程。
    function sameVnode(a, b) {
        return (

            a.key === b.key && (   //如果a的key 等于b的key
                (
                    a.tag === b.tag && // 如果a的tag 等于b的tag
                    a.isComment === b.isComment && // 如果a和b 都是注释节点
                    isDef(a.data) === isDef(b.data) && //如果a.data 和 b.data 都定义后，是组件，或者是都含有tag属性
                    sameInputType(a, b)   //相同的输入类型。判断a和b的属性是否相同
                ) || (
                    isTrue(a.isAsyncPlaceholder) && //判断是否是异步的
                    a.asyncFactory === b.asyncFactory &&
                    isUndef(b.asyncFactory.error)
                )
            )
        )
    }

这个函数其实主要就是对children进行diff以决定该如何更新。

patchVnode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
function patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly) {
    if (oldVnode === vnode) { //如果他们相等
        return
    }

    var elm = vnode.elm = oldVnode.elm; //获取真实的dom

    if (isTrue(oldVnode.isAsyncPlaceholder)) {
        if (isDef(vnode.asyncFactory.resolved)) {
            hydrate(oldVnode.elm, vnode, insertedVnodeQueue);
        } else {
            vnode.isAsyncPlaceholder = true;
        }
        return
    }

    // reuse element for static trees.
    // note we only do this if the vnode is cloned -
    // if the new node is not cloned it means the render functions have been
    // reset by the hot-reload-api and we need to do a proper re-render.
    /*
      如果新旧VNode都是静态的，同时它们的key相同（代表同一节点），
      并且新的VNode是clone或者是标记了once（标记v-once属性，只渲染一次），
      那么只需要替换elm以及componentInstance即可。
    */
    if (isTrue(vnode.isStatic) &&
        isTrue(oldVnode.isStatic) &&
        vnode.key === oldVnode.key &&
        (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
        ) {
        vnode.componentInstance = oldVnode.componentInstance;
        return
    }

    var i;
    var data = vnode.data;
    if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
        /*i = data.hook.prepatch，如果存在的话，见"./create-component componentVNodeHooks"。*/
        i(oldVnode, vnode);
    }

    var oldCh = oldVnode.children;
    var ch = vnode.children;
    if (isDef(data) && isPatchable(vnode)) {
        /*调用update回调以及update钩子*/
        for (i = 0; i < cbs.update.length; ++i) {
            cbs.update[i](oldVnode, vnode);
        }
        if (isDef(i = data.hook) && isDef(i = i.update)) {
            i(oldVnode, vnode);
        }
    }
    /*如果这个VNode节点没有text文本时*/
    if (isUndef(vnode.text)) {
        if (isDef(oldCh) && isDef(ch)) {
            /*新老节点均有children子节点，则对子节点进行diff操作，调用updateChildren*/
            if (oldCh !== ch) {
                updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly);
            }
        } else if (isDef(ch)) {
            /*如果老节点没有子节点而新节点存在子节点，先清空elm的文本内容，然后为当前节点加入子节点*/
            if (isDef(oldVnode.text)) {
                nodeOps.setTextContent(elm, '');
            }
            addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue);
        } else if (isDef(oldCh)) {
            /*当新节点没有子节点而老节点有子节点的时候，则移除所有ele的子节点*/
            removeVnodes(elm, oldCh, 0, oldCh.length - 1);
        } else if (isDef(oldVnode.text)) {
            /*当新老节点都无子节点的时候，只是文本的替换，因为这个逻辑中新节点text不存在，所以直接去除ele的文本*/
            nodeOps.setTextContent(elm, '');
        }
    } else if (oldVnode.text !== vnode.text) {
        /*当新老节点text不一样时，直接替换这段文本*/
        nodeOps.setTextContent(elm, vnode.text);
    }
    /*调用postpatch钩子*/
    if (isDef(data)) {
        if (isDef(i = data.hook) && isDef(i = i.postpatch)) {
            i(oldVnode, vnode);
        }
    }
}

patchVnode的规则

  1. 如果新旧VNode都是静态的，同时它们的key相同（代表同一节点），那么只需要替换elm以及componentInstance即可（原地复用）。
  2. 新老节点均有children子节点且不同，则对子节点进行diff操作，调用updateChildren，这个updateChildren也是diff的核心。
  3. 如果只有新节点存在子节点，先清空老节点DOM的文本内容，然后为当前DOM节点加入子节点。
  4. 如果只有老节点有子节点，直接删除老节点的子节点。
  5. 当新老节点都无子节点的时候，只是文本的替换

updateChildren

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
function updateChildren(parentElm, oldCh, newCh, insertedVnodeQueue,removeOnly) {
    var oldStartIdx = 0;
    var newStartIdx = 0;
    var oldEndIdx = oldCh.length - 1;
    var oldStartVnode = oldCh[0];
    var oldEndVnode = oldCh[oldEndIdx];
    var newEndIdx = newCh.length - 1;
    var newStartVnode = newCh[0];
    var newEndVnode = newCh[newEndIdx];
    var oldKeyToIdx, idxInOld, vnodeToMove, refElm;

    // removeOnly is a special flag used only by <transition-group>
    // to ensure removed elements stay in correct relative positions
    // during leaving transitions
    var canMove = !removeOnly;

    {
        checkDuplicateKeys(newCh);
    }

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
        if (isUndef(oldStartVnode)) {
            oldStartVnode = oldCh[++oldStartIdx]; // Vnode has been moved left
        } else if (isUndef(oldEndVnode)) {
            oldEndVnode = oldCh[--oldEndIdx];
        } else if (sameVnode(oldStartVnode, newStartVnode)) {
            patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue);
            oldStartVnode = oldCh[++oldStartIdx];
            newStartVnode = newCh[++newStartIdx];
        } else if (sameVnode(oldEndVnode, newEndVnode)) {
            patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue);
            oldEndVnode = oldCh[--oldEndIdx];
            newEndVnode = newCh[--newEndIdx];
        } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
            patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue);
            canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm));
            oldStartVnode = oldCh[++oldStartIdx];
            newEndVnode = newCh[--newEndIdx];
        } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
            patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue);
            canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
            oldEndVnode = oldCh[--oldEndIdx];
            newStartVnode = newCh[++newStartIdx];
        } else {
            if (isUndef(oldKeyToIdx)) {
                oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx);
            }
            idxInOld = isDef(newStartVnode.key) ? oldKeyToIdx[newStartVnode.key] : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx);
            if (isUndef(idxInOld)) { // New element
                createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx);
            } else {
                vnodeToMove = oldCh[idxInOld];
                if (sameVnode(vnodeToMove, newStartVnode)) {
                    patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue);
                    oldCh[idxInOld] = undefined;
                    canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm);
                } else {
                    // same key but different element. treat as new element
                    createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx);
                }
            }
            newStartVnode = newCh[++newStartIdx];
        }
    }
    if (oldStartIdx > oldEndIdx) {
        refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm;
        addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue);
    } else if (newStartIdx > newEndIdx) {
        removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx);
    }
}

  • 如果是oldS和newEndIdx匹配上了，那么真实dom中的第一个节点会移到最后

  • 如果是oldE和newStartIdx匹配上了，那么真实dom中的最后一个节点会移到最前，匹配上的两个指针向中间移动

  • 如果四种匹配没有一对是成功的，分为两种情况

    • 如果新旧子节点都存在key，那么会根据oldChild的key生成一张hash表，用newStartIdx的key与hash表做匹配，匹配成功就判断newStartIdx和匹配节点是否为sameNode，如果是，就在真实dom中将成功的节点移到最前面，否则，将S生成对应的节点插入到dom中对应的oldS位置，newStartIdx指针向中间移动，被匹配old中的节点置为null。
    • 如果没有key,则直接将newStartIdx生成新的节点插入真实DOM（ps：这下可以解释为什么v-for的时候需要设置key了，如果没有key那么就只会做四种匹配，就算指针中间有可复用的节点都不能被复用了）

虚拟dom更快吗

Virtual DOM render + diff 显然比渲染 html 字符串要慢，但是！它依然是纯 js 层面的计算，比起后面的 DOM 操作来说，依然便宜了太多。可以看到，innerHTML 的总计算量不管是 js 计算还是 DOM 操作都是和整个界面的大小相关，但 Virtual DOM 的计算量里面，只有 js 计算和界面大小相关，DOM 操作是和数据的变动量相关的。前面说了，和 DOM 操作比起来，js 计算是极其便宜的。

它保证了 1）不管你的数据变化多少，每次重绘的性能都可以接受；2) 你依然可以用类似 innerHTML 的思路去写你的应用。

为什么diff算法是O(n)?

正常的diff算法是O(n^3) 两颗树每个节点两两比对是O(n^2) ，在进行一次增删改就是O(n^3)
但Vue的diff算法是层级遍历，如果最外层节点不一样就认为没必要深入遍历了，如果一样然后在比对每一层级里面的节点

参考

https://juejin.im/post/6844903923183157261
https://blog.fundebug.com/2019/06/26/vue-virtual-dom/
https://juejin.im/post/6844903607913938951#heading-6
